Isometrie und Aufmaß für Rohrleitungssysteme

Isometrie und Aufmaß bilden die Grundlage für Vorfertigung, Materialdisposition und Abrechnung jedes Rohrleitungsprojekts. Wir nehmen die Situation vor Ort auf und erstellen die isometrische Darstellung des Leitungsverlaufs.

Projekt anfragen

Eine belastbare Isometrie entscheidet darüber, ob Material passgenau vorgefertigt werden kann oder auf der Baustelle nachgearbeitet werden muss. Deshalb nehmen wir Leitungsverläufe, Anschlusspunkte und Einbauten sorgfältig vor Ort auf, bevor wir sie in eine isometrische Darstellung übertragen. Diese Unterlagen dienen anschließend als gemeinsame Grundlage für Montage, Materialdisposition und Abrechnung. Gerade bei nachträglichen Änderungen im Bauablauf zeigt sich, wie wichtig eine aktuelle, verlässliche Darstellung für alle Beteiligten ist.

Was wir ausführen

Aufmaß vor Ort für Neubau-, Umbau- und Sanierungsprojekte.
Isometrische Darstellung von Leitungsverläufen als Ausführungsgrundlage.
Grundlage für Vorfertigung und Materialdisposition der beteiligten Gewerke.
Unterlagen zur Abrechnung, abgestimmt auf den tatsächlich ausgeführten Leitungsverlauf.
Bestandsdokumentation nach Ausführung für Betrieb und spätere Instandhaltung.

Typische Einsatzbereiche

Neubau- und Umbauprojekte im Rohrleitungsbau
Technikzentralen und Anlagenbau mit vielen Anschlusspunkten
Fernwärmeprojekte mit komplexen, verzweigten Leitungsverläufen
Bestandsdokumentation nach Sanierungen oder Umbauten

Da wir Isometrie, Montage und Schweißtechnik im selben Unternehmen ausführen, kennen unsere Zeichner die praktischen Anforderungen der Baustelle – etwa Zugänglichkeit für Schweißarbeiten oder realistische Biegeradien – und berücksichtigen sie bereits in der Darstellung. Rückfragen der Monteure lassen sich dadurch meist ohne Umweg über externe Planungsstellen klären.

Material und Ausrüstung

Die Isometrie entsteht in der Regel auf Basis eines Aufmaßes vor Ort, kann bei Bedarf aber auch anhand vorhandener Planunterlagen ergänzt werden. Anschlussmaße, Armaturenpositionen und Rohrhalterungen tragen wir so ein, dass die Darstellung unmittelbar für Vorfertigung und Montage nutzbar ist. Bei größeren Projekten stimmen wir die Isometrie zusätzlich mit den beteiligten Planungsbüros ab, damit alle Beteiligten mit demselben Stand arbeiten.

Ablauf

So entsteht die Isometrie für Ihr Projekt.

01
Anfrage

Terminvereinbarung für das Aufmaß vor Ort und Klärung des benötigten Detailgrads der Darstellung.
02
Aufmaß

Aufnahme des bestehenden oder geplanten Leitungsverlaufs samt Anschlusspunkten und Einbauten.
03
Isometrie

Erstellung der isometrischen Darstellung als verbindliche Grundlage für Vorfertigung und Ausführung.
04
Übergabe

Unterlagen für Vorfertigung, Materialdisposition und Abrechnung gehen an Sie und die beteiligten Gewerke.

Qualität und Sicherheit

Eine Isometrie ist nur so gut wie das zugrunde liegende Aufmaß. Deshalb nehmen wir Leitungsverläufe, Anschlusspunkte und Einbauten sorgfältig vor Ort auf und prüfen die Darstellung auf Konsistenz mit der tatsächlichen Ausführung. Nach Abschluss der Montage aktualisieren wir die Unterlagen bei Bedarf, sodass die Bestandsdokumentation dem realen Leitungsverlauf entspricht. Abweichungen zwischen Planung und Ausführung, wie sie auf jeder Baustelle vorkommen können, gleichen wir direkt in der Darstellung aus, damit die Unterlagen am Ende der tatsächlich gebauten Anlage entsprechen.

Warum Pavles GmbH

Das macht unsere Isometrie in der Praxis verlässlich.

Isometrie und Ausführung aus einer Hand – Aufmaß, Montage und Schweißtechnik durch dasselbe Team.
Erfahrung aus laufenden Großprojekten mit komplexen, verzweigten Leitungsverläufen.
Eigene Dokumentation als Grundlage für Materialdisposition und Abrechnung, ohne Reibungsverluste an Schnittstellen.

Für wen sich diese Leistung eignet

Isometrie und Aufmaß sind für Bauherren, Planungsbüros und ausführende Gewerke gleichermaßen relevant – überall dort, wo Material vorgefertigt, Mengen kalkuliert oder eine Anlage nach Fertigstellung dokumentiert werden muss. In eigenen Projekten nutzen wir die Isometrie unmittelbar als Grundlage für Montage und Schweißtechnik. Auch als eigenständige Leistung für die Bestandsdokumentation ist sie sinnvoll einsetzbar.

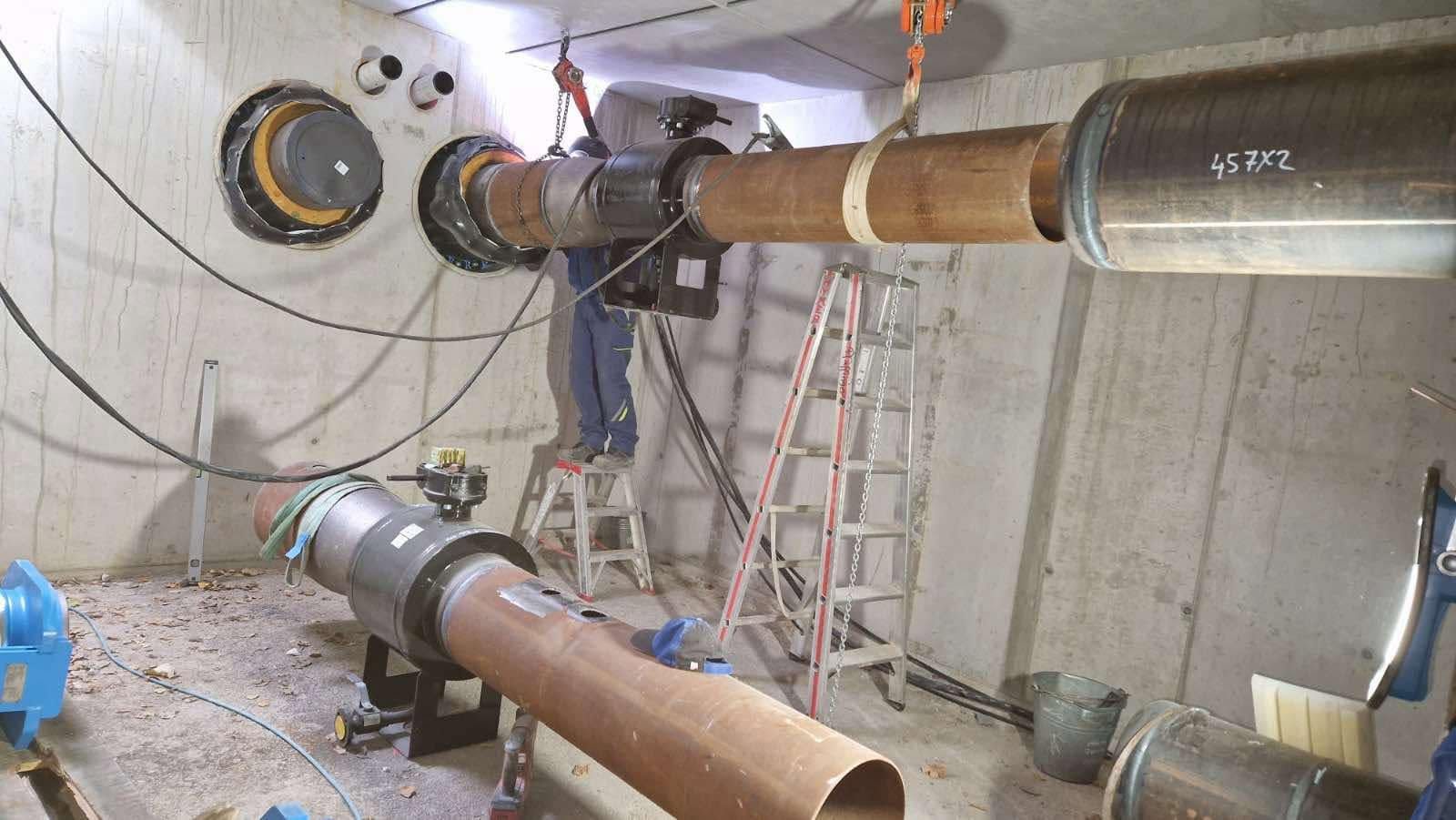

Montage von Stahlrohrleitungen in einer Technikzentrale mit Wanddurchführungen

Referenz

Rohrleitungsmontage in einer Technikzentrale

Ort: München

Projekt ansehen

Häufig gestellte Fragen

Erstellen Sie die Isometrie auch für Projekte, die nicht von Ihnen ausgeführt werden?: Grundsätzlich erstellen wir Aufmaß und Isometrie im Rahmen unserer eigenen Ausführung; sprechen Sie uns bei abweichendem Bedarf gerne an.
Wie detailliert ist die isometrische Darstellung?: Der Detailgrad richtet sich nach dem Projekt – von einer einfachen Übersicht bis zur vollständigen Grundlage für Vorfertigung und Materialdisposition.
Aktualisieren Sie die Isometrie nach der Bauausführung?: Ja, nach Abschluss der Montage passen wir die Unterlagen bei Bedarf an, sodass die Bestandsdokumentation dem tatsächlichen Leitungsverlauf entspricht.
Liefern Sie die Isometrie auch in digitaler Form?: Die Unterlagen stellen wir in einem für Sie und die beteiligten Gewerke nutzbaren Format zur Verfügung.
Wird die Isometrie auch für die Abrechnung verwendet?: Ja, die isometrische Darstellung dient neben der Vorfertigung auch als Grundlage für die Mengenermittlung bei der Abrechnung.
